米乐 M6米乐555逆变器电路图讲解 使用MOSFET的555逆变器电路设计
米乐M6 米乐米乐M6 米乐在这种情况下，功率晶体管或 MOSFET 等功率开关(AB 开关)是一个不错的选择。

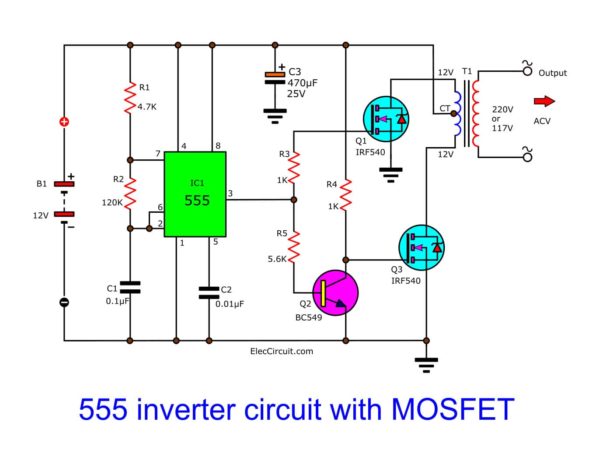

下面的电路是该项目的完整电路图。我使用的定时器IC-NE555是一个输出50Hz的方波频率发生器。
如果你的 R2 是 150K，那么输出就是 47Hz。您可以添加一个电位器，稍后将其微调至 50Hz。

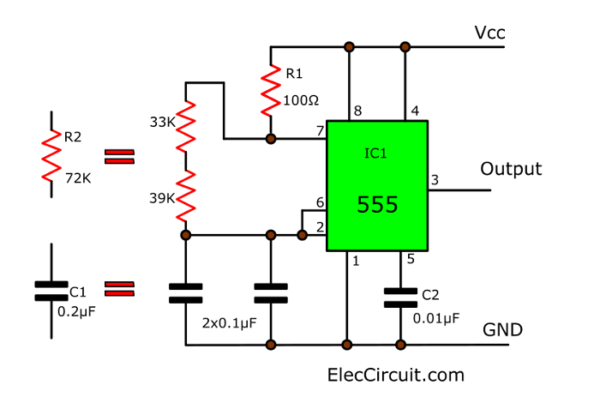

MF4Me 说： 通过计算(结果将根据组件公差而变化)，通用零件的良好组合将是：
计算结果为 50.069 Hz，占空比为 50.03。这就是智能准确性。如果其公差较低。
其次，流向 Q1晶体管BC549 作为反相器逻辑形式，以反转第一路信号差值。
它感应低电压到高电压，从大约 220V 到 250V，具体取决于电池(12V 到 14.4V)。
对于变压器，如果输入电压为 12V，我使用 2A 电流。导致输出功率超过100瓦。
它很容易使用。它们不需要达林顿中的预驱动晶体管，与普通晶体管相同，如TIP41、2SC1061等。
它可以驱动高电流负载，最大 27A。而TIP41晶体管只能驱动4A负载。

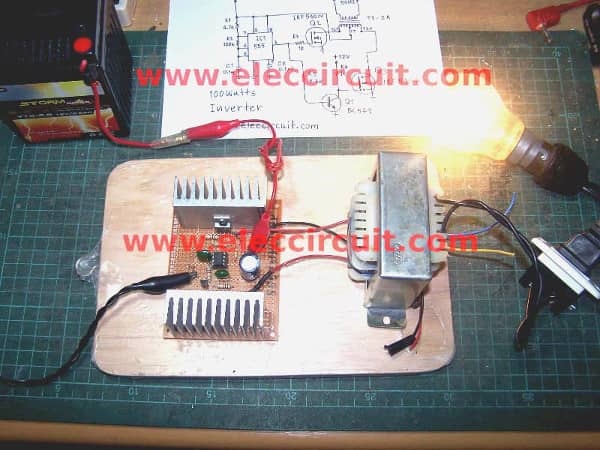

在这个项目中，我在通用PCB板上组装组件。如图2，运行时会有点热。所以一定要使用足够的散热器。
我们将使用输出为 100 瓦的灯、使用 12V 电池作为电源对其进行测试。您会看到灯发光。但电池电压稍低，所以交流电压输出为190V。
理想情况下，如果您需要 100 瓦的完整输出。您需要使用8A变压器。因为输入瓦数=输出瓦数=100瓦。
第三，首先检查555定时器是否工作，以及引脚3处的频率发生器。您可以使用电压表测量引脚 3 和接地之间的电压。你肯定用示波器来观察波形。
