原理图到layou米乐M6 米乐t的设计输出

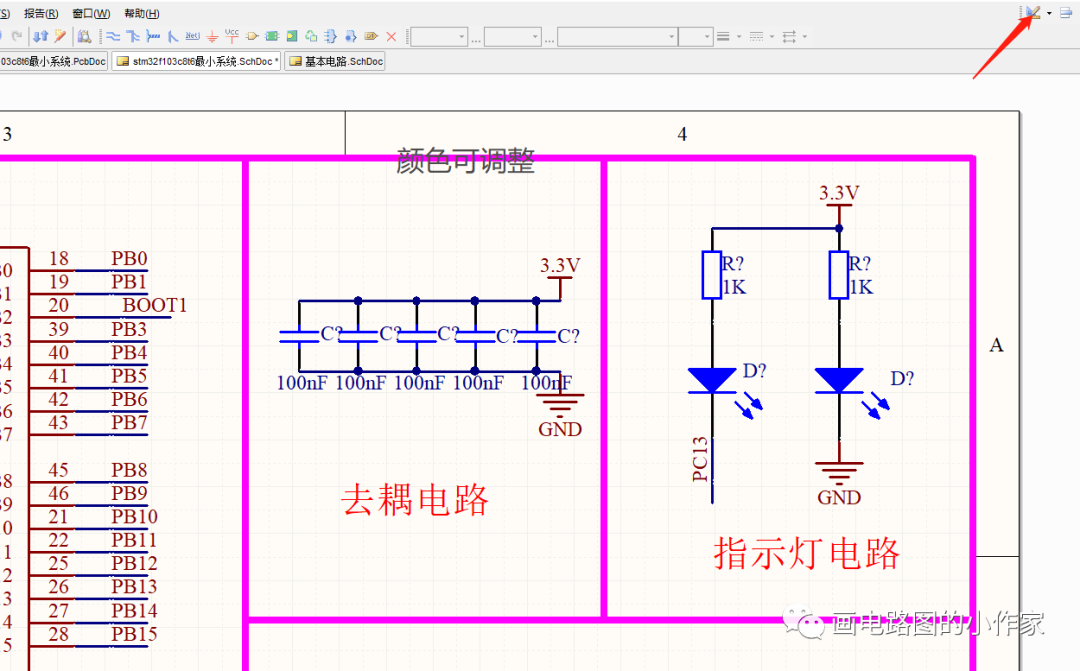

米乐 M6米乐在每个模块电路下面都放上对应说明的字符串注解后，在原理图设计的右上角找到放置线，沿着原理图边框放置线，并把每个对应模块分割开即可。原理图模块布局的设计便于在一个大的系统工程原理框图中寻找分类模块电路，增加原理图的可读性，同时也便于在后面的layout设计中提供便利。

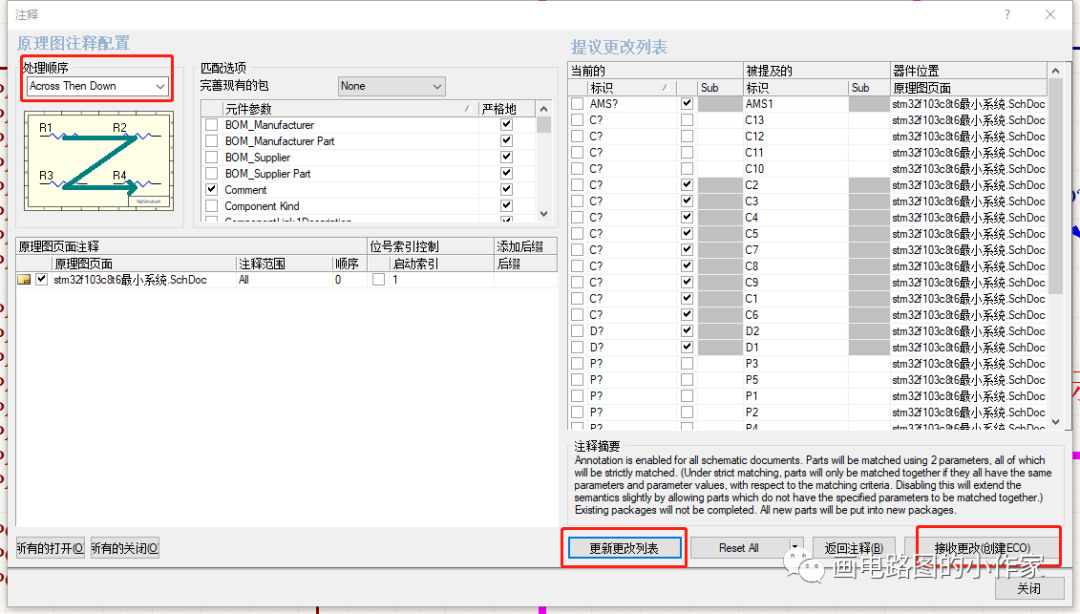

模块化布局后编译整个工程后发现每个元器件下面都有一个红色的波浪线，这就需要进行下一步，全局注解了。
封装检查是导入PCB前应该要有的一项检查工作，防止后面布线的时候才发现少了封装这样很尴尬的事情，所以也是一个良好的操作习惯吧。

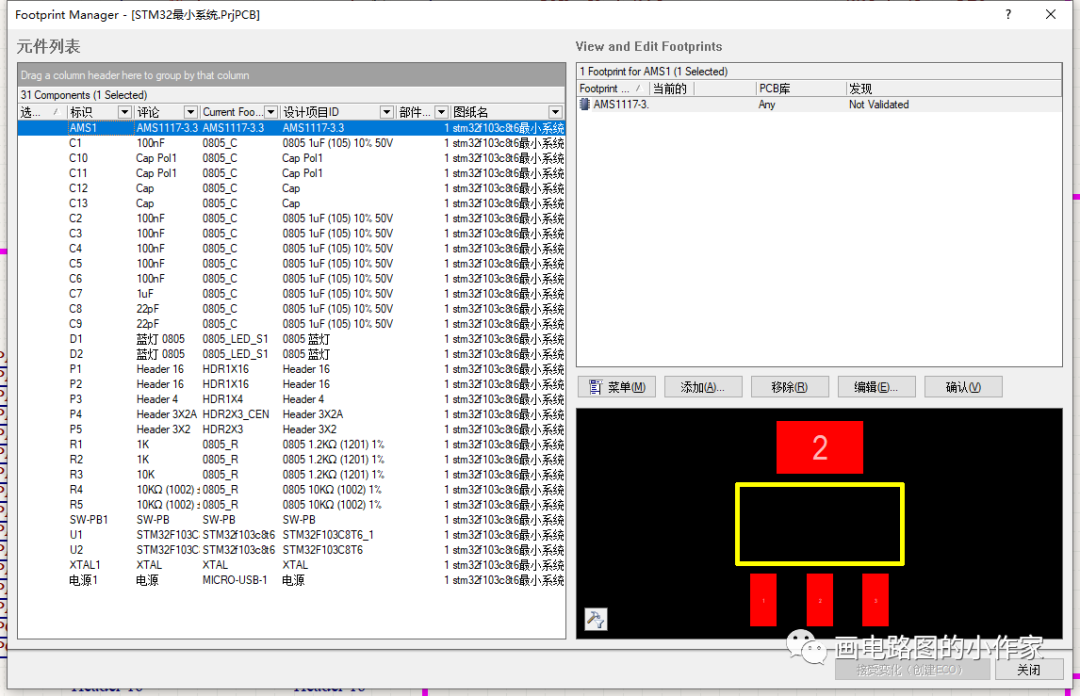

这里就能看到所有元器件的封装、标识等详细信息，表现的已经足够清晰了，比较实用。
这里我们检查时需要注意的几个点就是，该元器件有没有封装，以及对应的封装大小对不对，必要时重新去封装管理器里去测量相关尺寸参数。
这个步骤很关键，因为这里直接决定原理图的设计质量，如果原理图的出现错误的话，这里的导入就会出现错误。

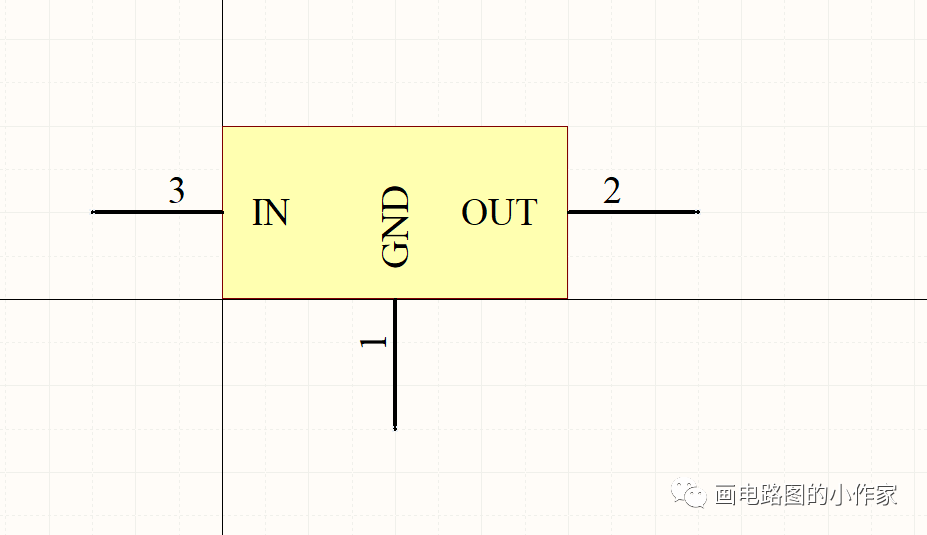

我们在之前的内容里有制作原理图库，比如原理图中的降压模块AMS1117芯片，它的标准原理图库是这样的：

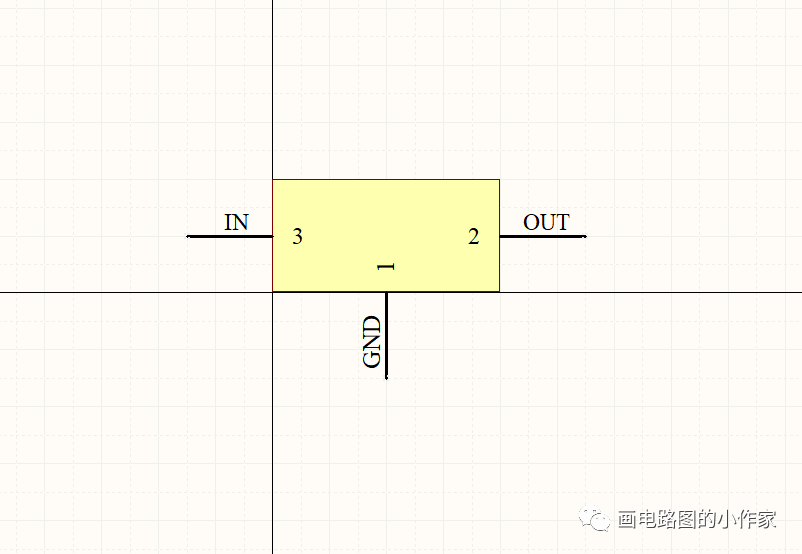

可是如果你设计成这样，是不是也没有半点违和感，特别是如果你把Pin 的标识隐藏掉的话，在视觉效果上真的是差不多的。

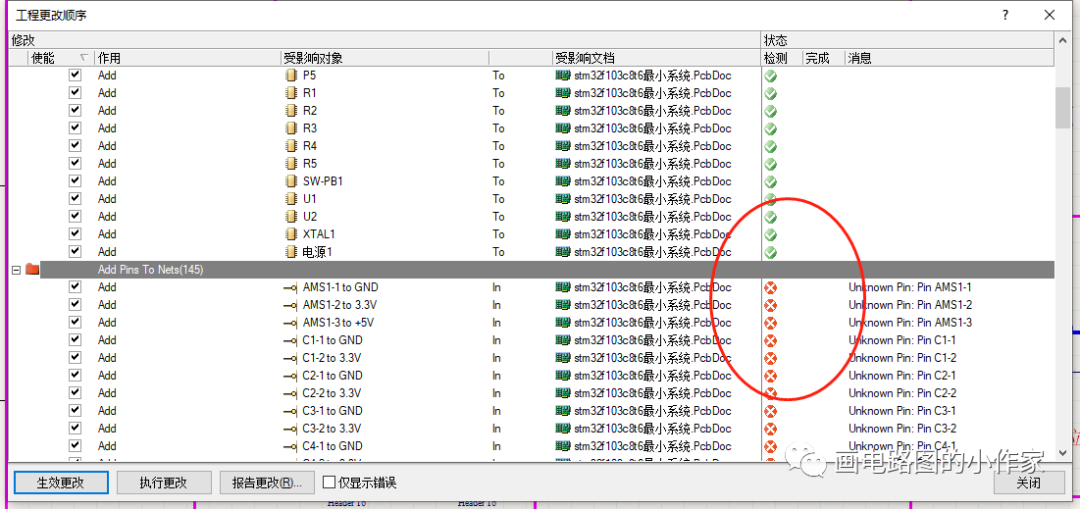

而且在这种设计下，在设计完成后的编译效果也是不会报错的。但是在导入的时候就会出错，在PCB飞线下软件是找不到对应封装的引脚的。我们来看导入后执行更改的情况。

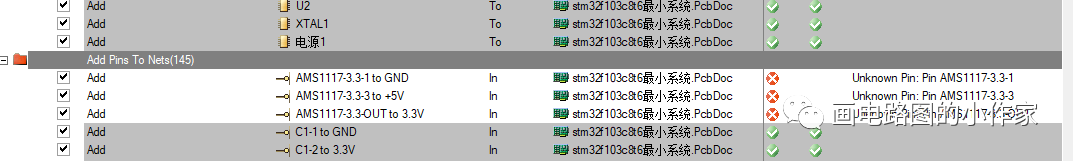

可以看到这里是执行不了的，原因就在于我们在设计AMS1117的Pin脚时将标志和显示名字反了，修改后即可快乐执行通过。

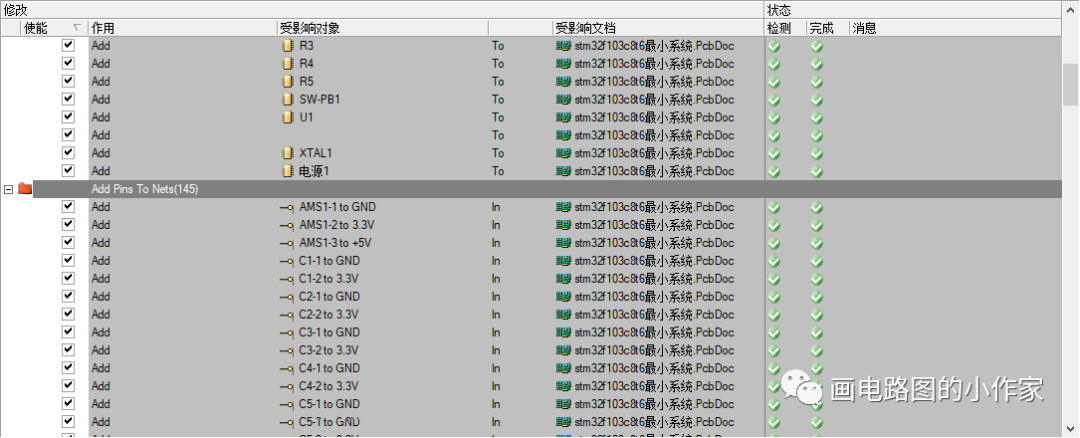

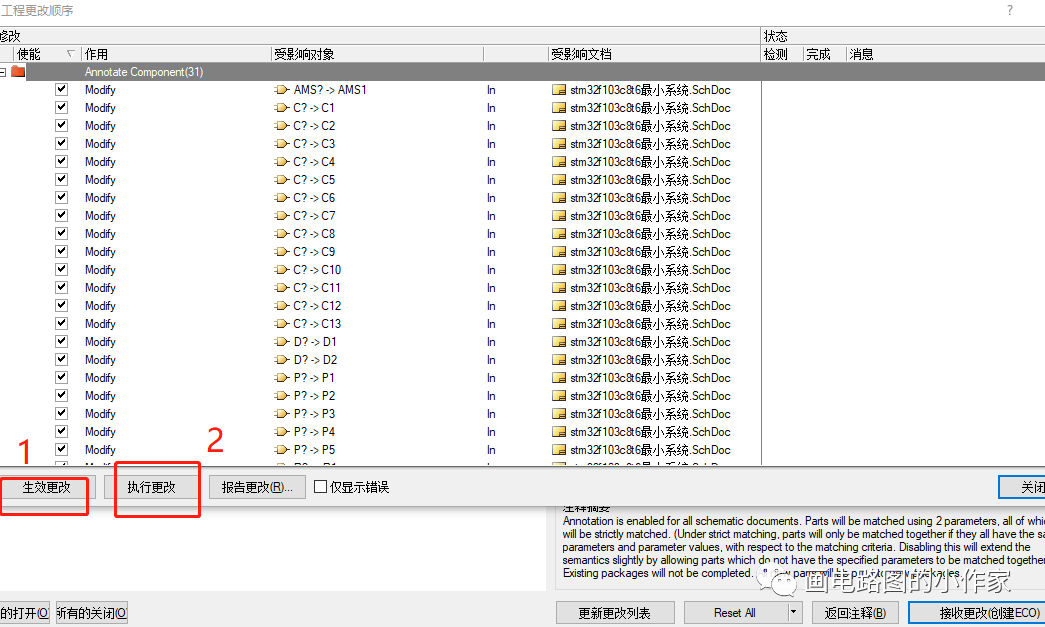

另外在都无错误的情况下正常导入，在生效更改命令执行后同样还会在Add Pin to Nets栏之后出现XX，这个时候我们不必理会，直接执行更改即可。
总结以上情况，除了出现库的设计错误难以察觉的问题，还有以下几点容易发生的错误供大家查验：

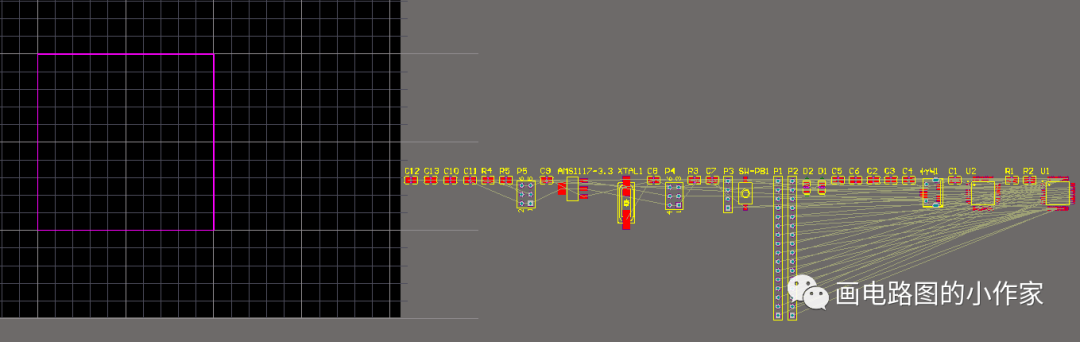

导入后的在PCB设计框图里，可以看到黑色的区域就是实际板子的形状，而红域则是放置所有的元器件，红色的背景就是约束所有的元器件都需要在这个框图下设计，下面就进入到单板的机械层设计：
单板的机械设计需要和结构设计师对接，实现PCB单板的定位孔设计和外壳包装

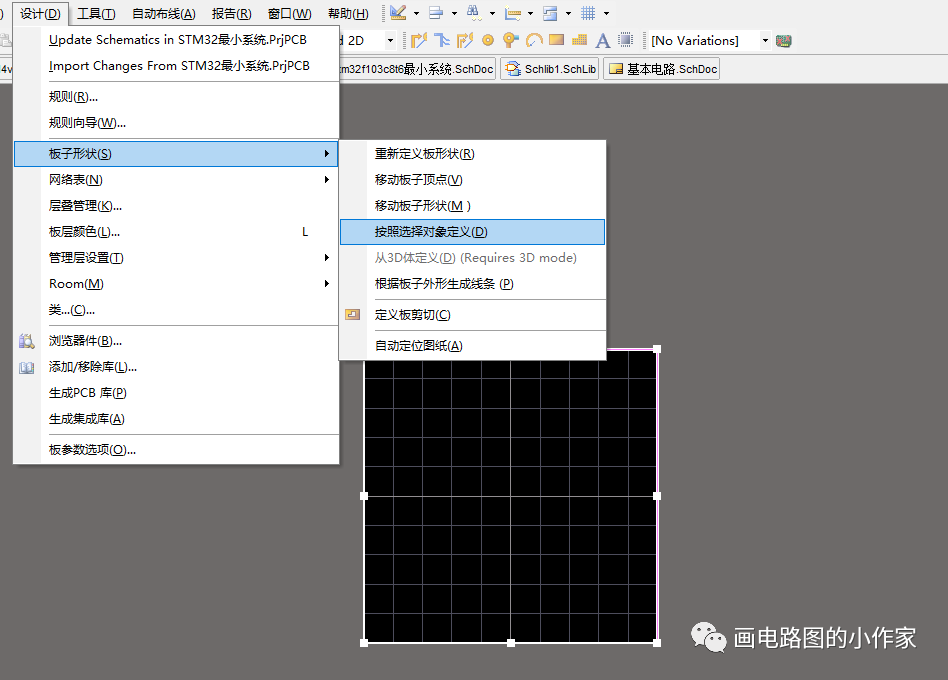

画出的区域明显要比实际的板子要小，首先选中我们刚刚画好的板子的四根线，点击设计——板子形状——按照选择对象定义即可。效果如下
好了，必要的准备工作在这里就初步完成，下篇文章就详细介绍具体的layout过程。
