数据选择器的米乐 M6米乐原理?数据选择器仿真设计

发布时间:2023-07-07 04:31:57 丨 浏览次数:815

  在整个设计过程中,版图( layout)设计或者称作物理设计( physical design)是其中重要的一环。他是把每个原件的电路表示转换成集合表示,同时,元件间连接的线网也被转换成几何连线图形。

  IC版图设计是指将前端设计产生的门级网表通过EDA设计工具,根据产品前段设计线路或文件要求,按照工艺设计规则,进行布局布线和进行物理验证并最终产生供制造用的 GDSII 数据的过程。

  其主要工作职责有:芯片物理结构分析、逻辑分析、建立后端设计流程、版图布局布线、版图编辑、版图物理验证、 联络代工厂并提交生产数据。作为连接设计与制造的桥梁,合格的版图设计人员既要懂得 IC 设计、版图设计方面的专业知识,还要熟悉制程厂的工作流程、制程原理等相关知识。

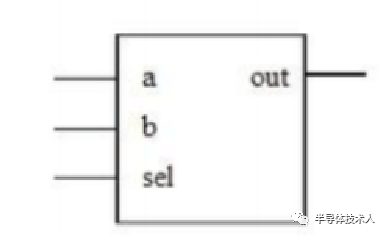

  在多路数据传送过程中,能够根据需要将其中任意一路选出来的电路,叫做数据选择器,也称多路选择器或多路开关。数据选择器 (MUX) 的逻辑功能是在地址选择信号的控制下,从多路数据中选择一路数据作为输出信号,其工作原理如下图所示:

数据选择器的米乐 M6米乐原理?数据选择器仿真设计(图1)

  2输入多路选择器( Mux2)的电路中 A、B 分别为两路输入端口, Sel 为数据选择端,Out 为数据输出端。它的逻辑功能是当 Sel=0 时,选择输入 A 通过, Y=A ;当 Sel=1 时,选择输入 B 通过, Y=B。2输入多路选择器有三个与非门( nand2)和一个反相器构成。输出信号,其工作原理如下图所示:

  在电路图绘制完毕后,首先建立电路网表;然后进行仿真参数类型设置;最后放置仪器探头进行测量仿线 设计规则的验证及结果

  ,因此就显得尤为重要,可以进行设计规则验证(DRC),根据错误层的提示,在图中直接修改即可。修改后再更新编译规则文件,重复进行 DRC 验证,直至版图完全通过 DRC 验证。米乐 M6米乐
