随着城市配电网络规模的不断扩大和供电质量和服务可靠性要求的不断提高，城市配电网络的运行和维护工作量日益增加，电力设备的安全运行面临着严峻的挑战。基于物联网的智能配电室综合监控系统采用先进的物联网感知技术，远程集中监控配电室，不仅解放了运维人员从繁重工作中解放出来，而且大大提高了运维效率。
针对城市配电网络运行的复杂性，米乐M6 米乐智能配电室综合监控系统可以实现配电室运行状态的自动远程实时监控和智能预警，通过整合电力设备和环境状态信息，并可以联动或远程控制辅助设备的启动和停止。智能配电室综合监控系统由四个部分组成:感知层、网络层、平台层和应用层，如图1所示。
感知层是整个系统的基础，是连接物理世界和信息世界的重要纽带。系统采用先进的感知技术，实时收集配电室的电力设备信息、运行环境信息、安全信息等数据。
通过低功耗物联网技术，网络层实现了配电室相关监控终端设备的泛连接，实现了配电室监控终端组网的感知功能，并通过物联网网关将感知层数据上传到平台层。监控终端设备具有数量多、位置部署分散、信息安全水平低等特点。
平台层是整个监控系统的中心，通过大数据分析技术，实现海量配电室状态监控终端的物联网管理，实现各种监控数据的存储和管理，深入挖掘监控数据的价值，提高平台层的业务支持能力。
应用层主要实现配电室电力设备状态信息显示、参数配置、数据查询、辅助设备控制等功能。电力设备运行状态评估、故障预警、智能辅助决策、精益管理采用人工智能、大数据分析等技术，有效提升了城市配电网中配电室的智能运维水平。
作为城市电力输送的重要渠道，配电网络是连接电网和用户的关键环节。大型供电网络对配电室的安全运行和事故预防也提出了更高的要求。在配电室电力设备运行过程中，电气设备故障的主要原因包括电气设备本体的质量缺陷、外力损坏、环境因素等。因此，配电室应安装电压、电流、环境温度和湿度、SF6、氧气、烟雾、水浸泡、红外等传感器实现在线实时监控电力设备和运行环境的主要状态参数，监控数据从最近部署的无线网关上传到后台服务器。文章出自：王金晶，女 , 任职于安科瑞电气股份有限公司厂家总部, 沟通请 Acrel-WangJinJing
无线网关由微处理器模块、无线通信模块、数据传输模块、对时模块和电源模块组成。主要负责各监控终端的身份识别和数据收集，并将数据转换为主站监控系统，实现电气设备运行状态信息、环境信息、安全信息等的实时监控和自动报警，从而完成配电室的远程智能检查。

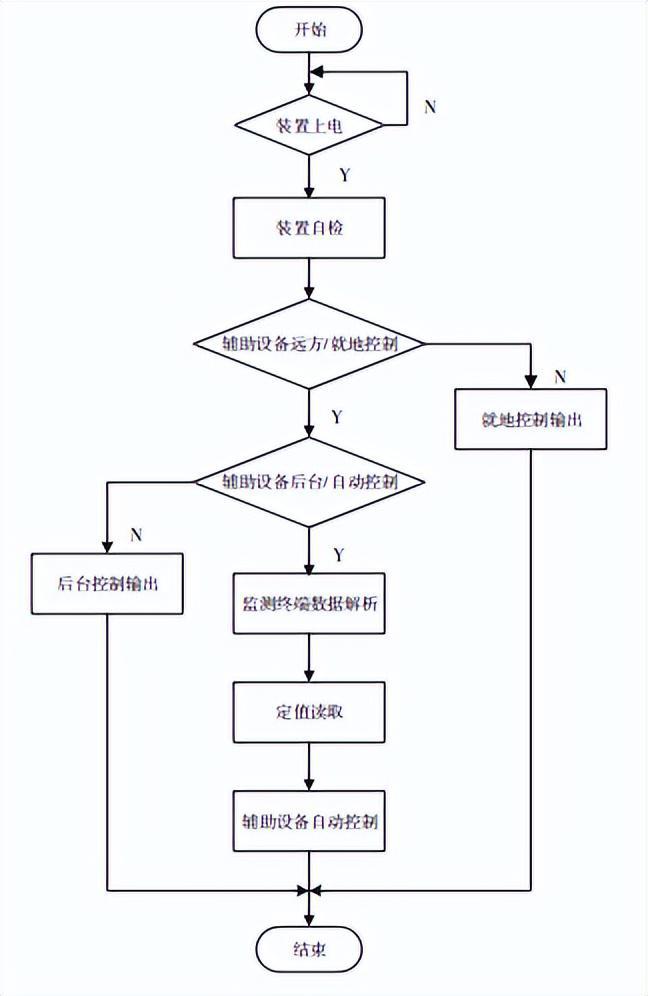

配电室会发生火灾、水浸等环境因素，导致设备损坏和设施盗窃，严重影响系统供电的可靠性。配电室需要配备空调、风扇、水泵、除湿器、声光报警器等辅助设备。在紧急情况下，辅助设备可以连接和远程控制。无线网关需要接收主站监控系统的命令，也可以代替运维人员快速链接辅助设备。当发生报警信息时，可以智能链接相关辅助设备，及时处理紧急情况，有效防止事故进一步升级和恶化。辅助设备联动控制策略。
配电室设备台账采用电子信息标识器技术完成电气设备的信息固化，包括设备名称、生产信息、运维记录和历
史维护信息等。其通过建立完整的设备台账，融合所有关联信息，智能动态跟踪设备状态，实现全生命周期管理。
电子信息标识器是基于射频识别（RFID）技术开发的，内部是一个无源电路，外壳采用防腐蚀、防水、耐挤压材料，通过扎带固定在识别对象上实现现场信息固化和定位。常用的电子信息标识器有高频和很高频两种，高频电子信息标识器穿透能力强、抗干扰性好，很高频电子信息标识器传输距离远、读写速度快。不同的电子信息标识器适用于不同的应用场景，很大地满足了配网复杂的应用场景。

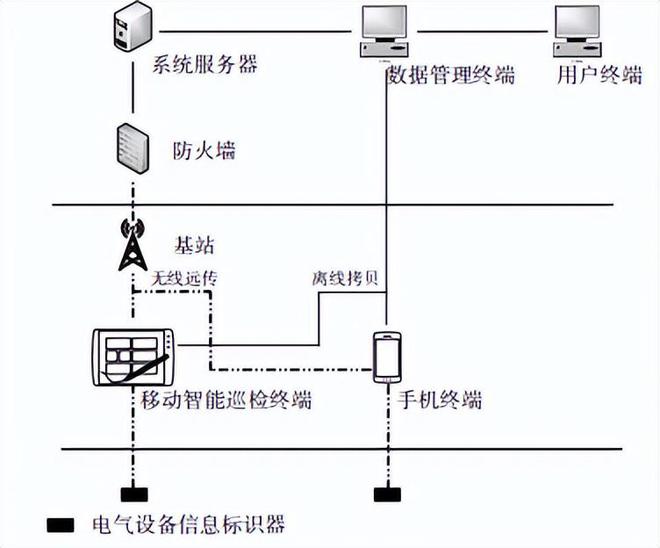

阅读器兼容各频段的电子信息标识器，当电子信息标识器进入阅读器发射的射频场后，其凭借感应电流所获得的能量发送出存储在电子信息标识器内部的电网设备相关信息。由于RFID技术具备穿透性，所以阅读器可实现对电子信息标识器的穿透读取。阅读器可采用移动智能巡检终端或者带有NFC（Near Field Communication）近场通信功能的手机等形式。设备标识建设方案如图3所示。

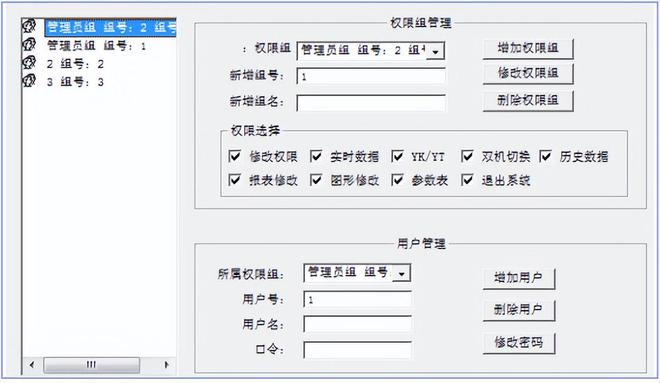

智能配电室综合监控系统选用B/S（Browser/Server，浏览器/服务器）模式架构开发，用户在客户端通过浏览器向B/S服务器端发出访问请求，其通过用户权限控制和管理实现多用户的灵活访问；B/S架构将开发、维护和升级等核心工作都集中在服务器端，简化了客户端的工作量，提高了系统使用和维护的便利性。
智能配电室综合监控系统采用模块化的设计思路，主要包括GIS（Geographic Information System，地理信息系统）信息管理模块、状态评价管理模块、设备缺陷管理模块和智能运维管理模块等，系统采用GIS地图方式展示城市配电室的位置信息、报警信息、电力设备运行状态信息、环境参数信息、辅助设备信息和安防信息等，实现对配电室电力设备的统一管理，免去运维人员繁重的现场运维工作，运维人员在监控室即可远程掌握配电室的各种信息，即便运维人员外出时，也可以通过手机等移动终端实时了解配电室运行情况，同时通过实时监测数据和历史数据统计分析可以对事故隐患做到提前预知、提前处理，减少电力设备故障对城市电网稳定运行的影响，有效降低事故处理成本，提高配电室智能化运维水平。
配电室综合监控系统包括智能监控系统屏、通讯管理机、UPS电源、视频监控子系统（云台球机、枪机）、环境监测子系统（温度、湿度、水浸、烟感）、控制子系统（灯光、空调、除湿机、风机、水泵）、门禁监控子系统（读卡器、开门按钮、磁力锁）、安防监控子系统（双鉴检测器）。
适用于轨道交通，工业，建筑，学校，商业综合体等35kV及以下用户端供配电自动化系统工程设计、施工和运行维护。

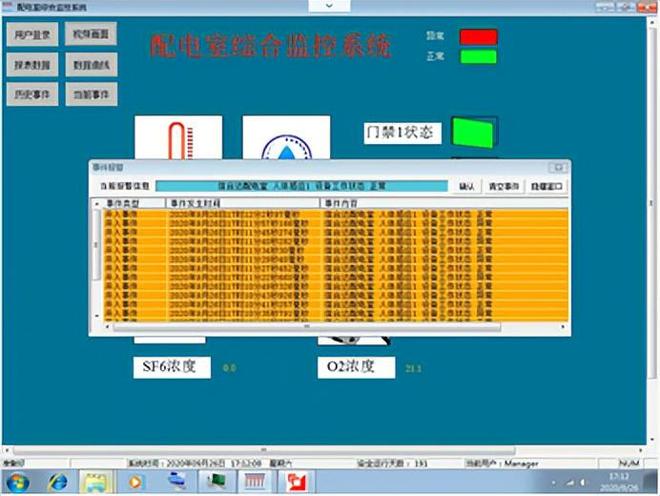

能够显示配电室设备的运行状态，实时监测配电室环境参数信息，实时显示有关故障、告警等信息。
文章出自：王金晶，女 , 任职于安科瑞电气股份有限公司厂家总部, 沟通请 Acrel-WangJinJing
文章出自：王金晶，女 , 任职于安科瑞电气股份有限公司厂家总部, 沟通请 Acrel-WangJinJing
文章出自：王金晶，女 , 任职于安科瑞电气股份有限公司厂家总部, 沟通请 Acrel-WangJinJing
基于物联网的智能配电室综合监控系统以物联网技术为依托，综合运用大数据技术、传感技术等先进技术，建立了完整的配电室信息化管理系统，有效地降低配电室管理的难度和复杂性，提高了运检效率，为配电室电力设备的全生命周期运维管理奠定了基础。文章出自：王金晶，女 , 任职于安科瑞电气股份有限公司厂家总部, 沟通请 Acrel-WangJinJing
