米乐M6 米乐CST实战—双频滤波器设计

发布时间：2023-06-15 22:37:17 丨 浏览次数：776

　　双通带滤波器的设计一般有多种方法，常见的有带通滤波器与带阻滤波器串联形成双通带、双模式谐振，构造双通带函数以及四分之波长开路短截线]。

　　本文采用开路短截线的方法。在一个宽频带上采用四分之一开路短截线，将宽频带上的传输信号阻断，构造一个带阻滤波器来实现双频带的滤波器设计。

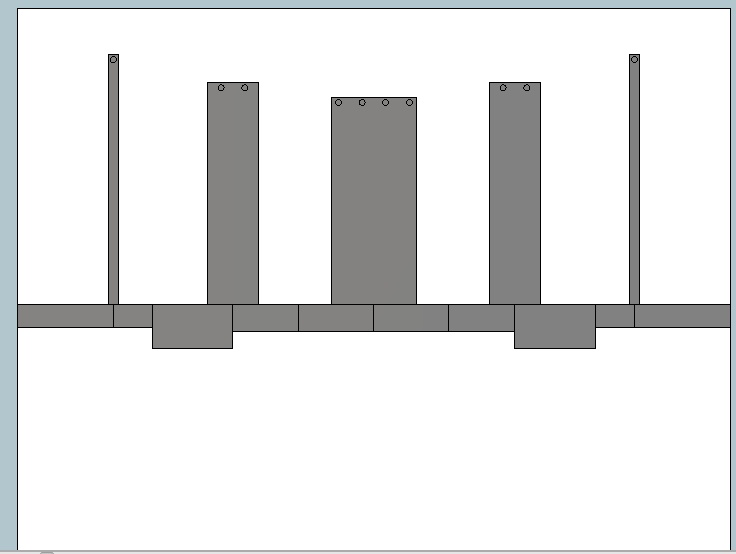

　　如上图所示为宽带四分之一短截线微带带通滤波器模型。纵向条带均为四分之一波长lambda=c/(4*f)=15mm左右。（由于宽频带，我们f采用5GHz作为初值）在条带终端我们设置通孔(via)将条带接地，构成微带短截线。同时各纵向条带间的间距也为四分之波长。

　　米乐M6 米乐

　　板材采用Rogers5880，介电常数2.2，板材厚度0.508。使用此值为高频常用板材，Q值低，带宽大。

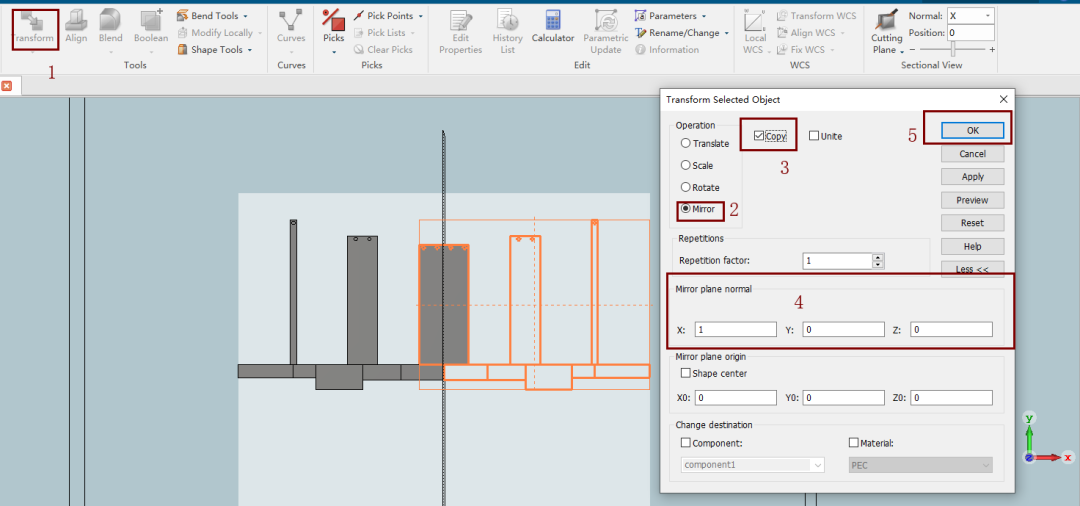

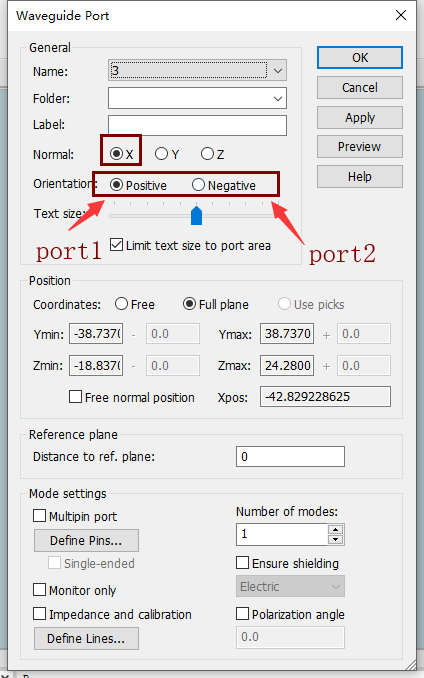

　　图形建模采用参数化建模，同时将模型分为左右两部分只构建左边模型，接着采用mirror镜像即可。如下图所示

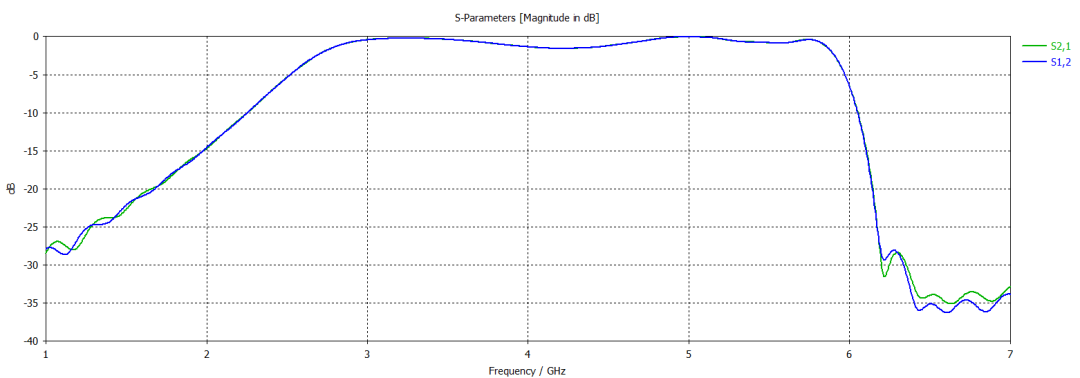

　　如上图所示为仿线GHz。右边带达到设计要求，左边带未达到设计要求。不要担心，这只是设计过程，基本达标即可，下面我们还要进行优化。

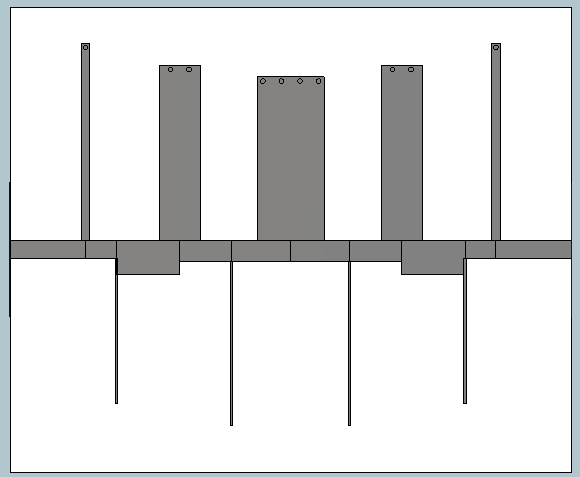

　　模型设计好以后，我们跑一次发现，根本达不到设计要求（注:笔者此时的四分之波长微带线均为优化好的长度，所以略有偏差。），于是我们采用CST的优化方法，将滤波器进行优化，得到我我们需要的参数指标。读者也若对滤波器有一定理论基础，也可以采用Par.Sweep的方法手动调整参数，提高效率。注意调节顺序为上面五个调整带通，下面4个调整带阻即可。本文才用傻瓜式的优化形式。
